地磅,英文为truck scales ,也被称为汽车衡,设置在地面上的大磅秤,通常用来称卡车的载货吨数。是厂矿、商家等用于大宗货物计量的主要称重设备。
地磅按秤体结构可分为:工字钢地磅、T型梁地磅 [1] 、L梁钢地磅、U型钢地磅、槽钢地磅、钢筋混凝土地磅;按传感器类型可分为数字式地磅、模拟式地磅。
地磅咨询热线:邱经理 13524383111 13915278848
原理
我们先简单了解一下电子衡的工作原理。货物进入称重台,在货物重力作用下,使称重传感器弹性体产生弹性形变,粘贴于弹性体上的应变计桥路阻抗失去平衡,输出与重量数值成比例的电信号,经传感器内部的放大器、A/D转换器、微处理器等电子元器件处理输出数字信号,再经中继器进入称重显示仪表直接显示出重量等数据。如果显示仪表与计算机、打印机连接,仪表可同时把重量信号输出给计算机等设备,组成完整的称重管理系统。
发展
数字式电子地磅
在二十世纪80年代之前常见的地磅一般是利用杠杆原理纯机械构造的机械式地磅,也称作机械地磅。 二十世纪80年代中期,随着高精度称重传感器技术的日趋成熟,越来越多的地磅品牌进入中国市场;随着地磅行业的发展,人们对地磅越来熟悉。机械式地磅逐渐被精度高、稳定性好、 操作方便的模拟式地磅和数字式地磅取代。
分类
地磅按传感器输出信号分类可分为模拟式地磅和数字式地磅;按秤体结构可分为:工字钢地磅、T型梁地磅、L梁地磅、U型钢地磅、槽钢地磅、钢筋混凝土地磅;按称量方式分为静态汽车衡和动态地磅;按安装方式可分为地上衡和地中衡;按秤台结构分为钢结构台面和混凝土台面;按使用环境状况可分为防爆地磅和非防爆地磅;按地磅的自动化程度可分为非自动地磅和自动地磅。随着企业管理水平的不断提高,无人值守的自动地磅正成为未来地磅的发展方向。
简述

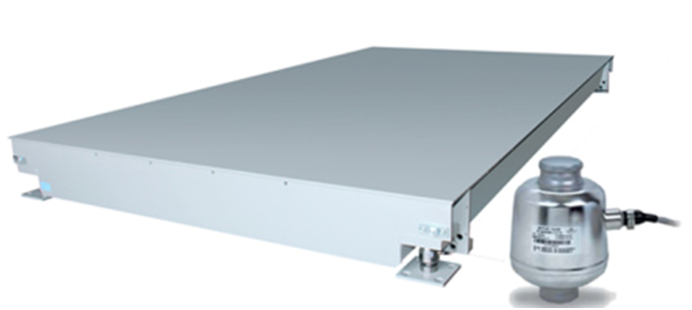

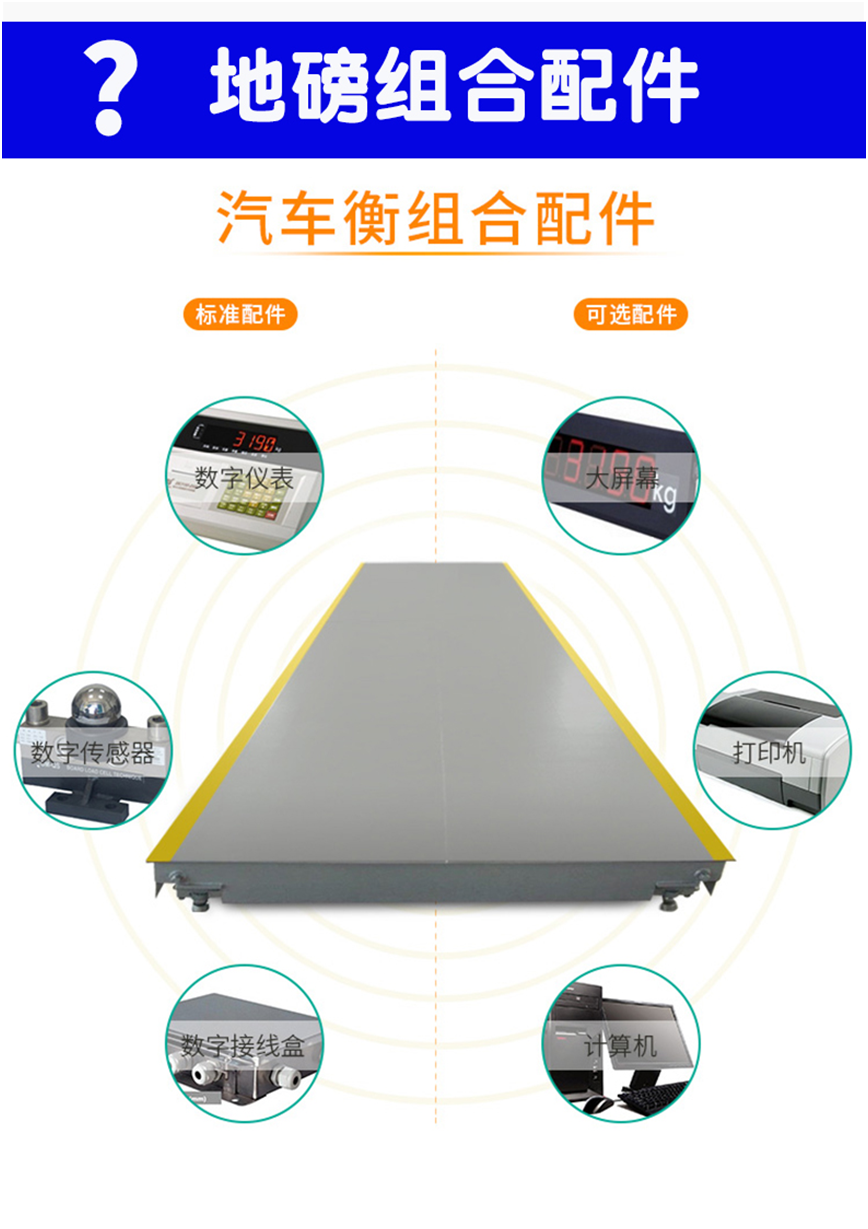

标准配置主要由承重传力机构(秤体)、高精度称重传感器、称重显示仪表三大主件组成,由此即可完成地磅基本的称重功能,也可根据不同用户的要求,选配打印机、大屏幕显示器、称重管理软件以完成更高层次的数据管理及传输的需要。
传力机构
将物体的重量传递给称重传感器的机械平台,常见有全钢结构及钢混结构二种型式。
传感器

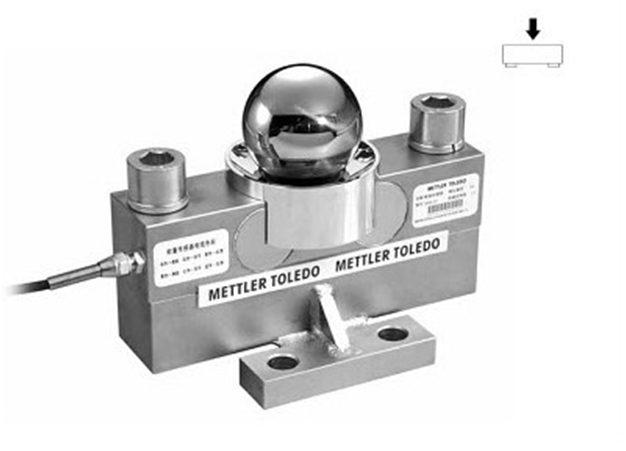

地磅桥式传感器
称重传感器,是地磅的核心部件,起着将重量值转换成对应的可测电信号的作用,传感器的优劣直接关系到整台地磅的品质。
称重仪表
称重仪表,又名称重显示器,称重显示控制器,用于测量传感器传输的电信号,再通过专用软件处理显示重量读数,并可将数据进一步传递至打印机、大屏幕显示器、电脑管理系统。
配件

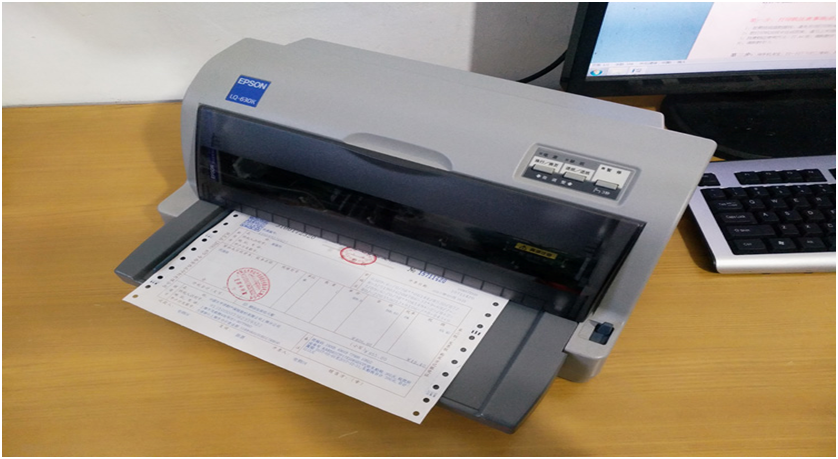

针式打印机:用于打印重量数据表单

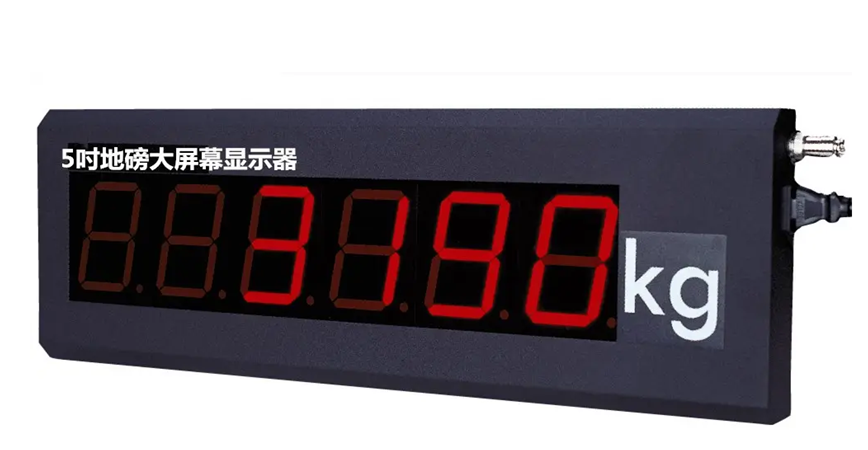

大屏幕显示器:用于远距离及放大显示重量等数据。
称重管理软件:用于重量数据的进一步处理、储存、传输等。
地磅称重管理系统构成: 地磅软件、电脑、打印机、数据线仪表。
1)打印机连接电脑,装好驱动即可。
2)仪表和电脑之间需要一条数据线。
3)如果磅房同时安装了LED大屏幕,则需要做一条公用线同时连接电脑和大屏幕。
不同公司的地磅,强调的参数和侧重点不一样,不过大致一样。
结构性能
作为秤的必不可少的组成部分—秤台,选用的材料及性能将会直接影响到地磅的寿命,什么样的秤体才适合自己使用呢?这个问题已经成为选购地磅的关键因素之一。下面就以为例分析一下地磅秤体结构分类与性能:
地磅按秤体结构可分为:工字钢地磅、T型梁地磅、U型钢地磅、槽钢地磅、钢筋混凝土地磅(俗名水泥秤。关于不同结地磅的性能好坏,下面为你一一道来:
工字钢地磅:工字钢是截面为工字形的长条钢材,抗压、承受力强,并且秤体不容易出现故障,是上选。但是由于工字钢地磅所用材料最多,所以价格也最贵。
T型梁地磅:是行业新兴的地磅结构,该结构结合了槽钢和工字钢优点,秤体内加装横向筋板、横向筋板高度根据吨位调节,底封加钢板,秤体面板与大梁组成一个结实的箱型体。使秤体可以承受高强度的力,且面板不易被压裂,秤体强度优于U型钢结构.在保证称重强度的条件下,减少原材料使用,性价比最高。
U型钢秤体,则是根据桥梁原理,用U型钢在底部进行支撑,抗侧向力强,秤体抗绕。U型钢的底部是采用桥梁结构设计的。
槽钢秤体底部有两道撑重梁,底部有封板可起到张力作用。但槽钢秤等于是用钢板拼凑上去的,中间是空的,撑重性能较差。
L型钢秤体具有U型钢的所有优点,同时,其通过加长的承重梁和整体钢板配合构成连接部,使连接部表面一体化,压力被分摊,承重梁保证了承压能力,长期实用也不会出现弯折,适合在超大型地磅的秤体结合部实用。

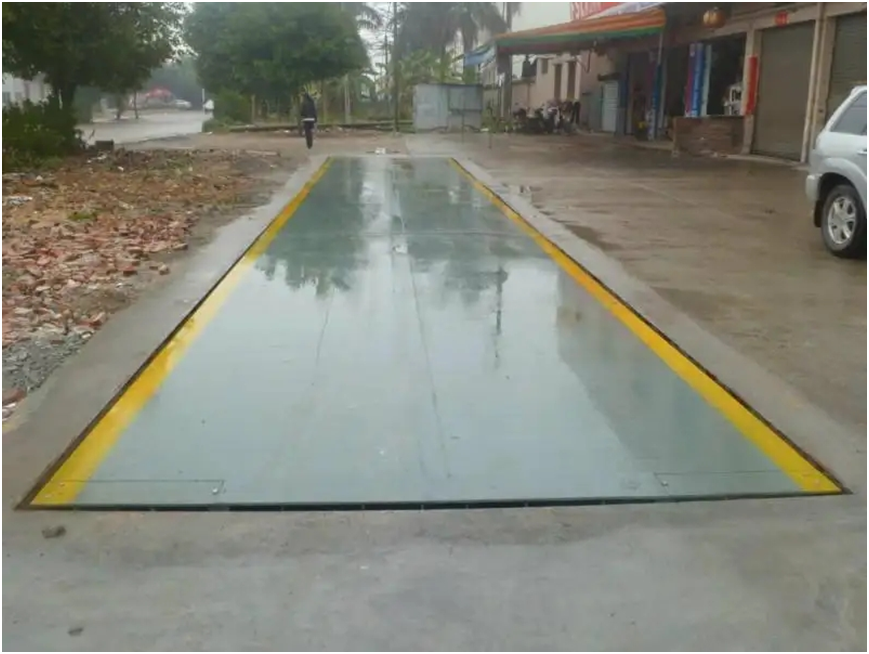

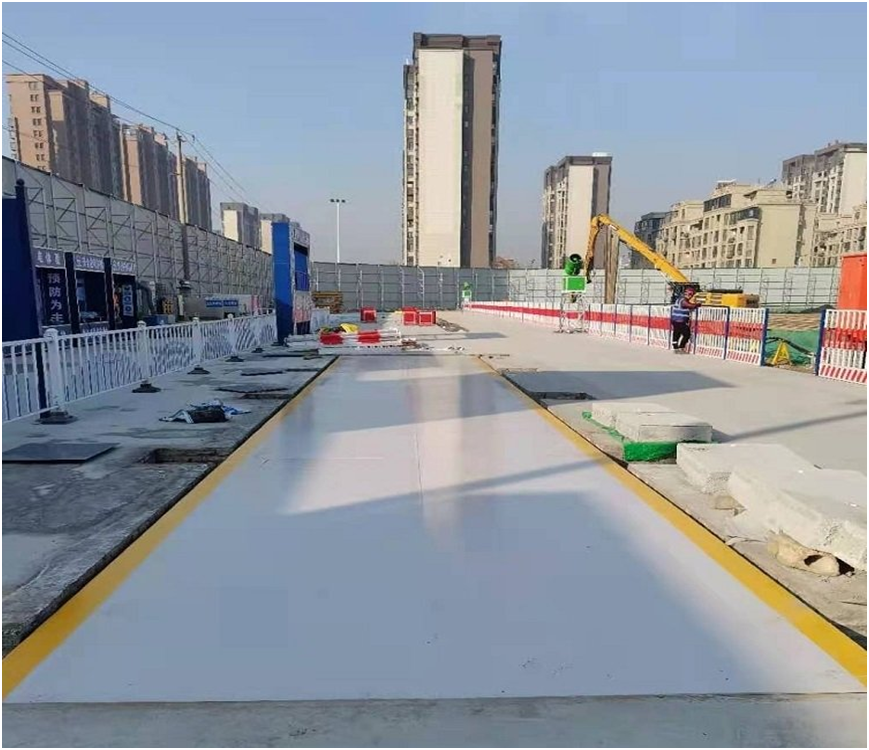

浅基坑地磅
地磅安装后与地面齐平,优点占地较小,美观大方。场地利用面积大
缺点:基坑排水需要做好,以免电气进水受潮,减少使用寿命,维护不方便。

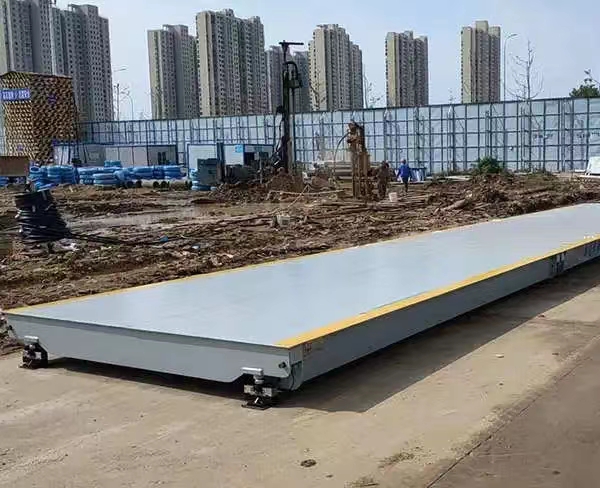

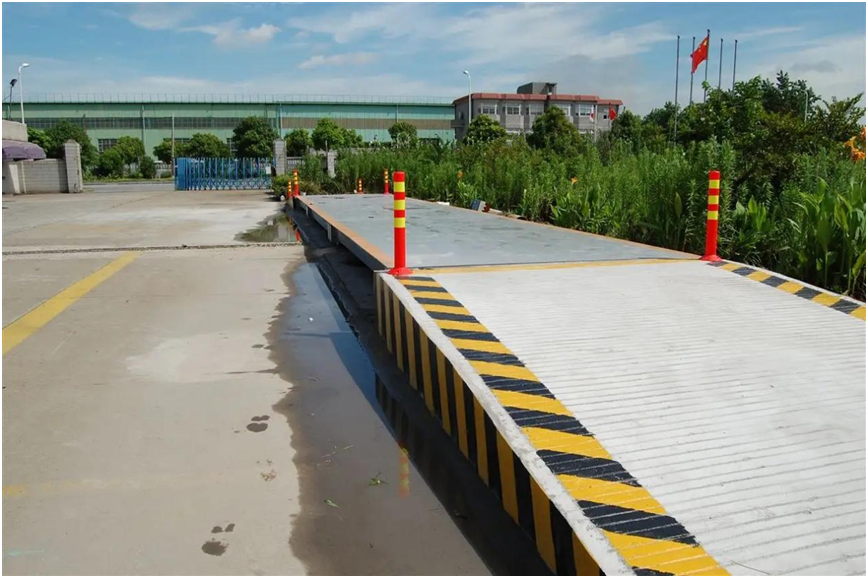

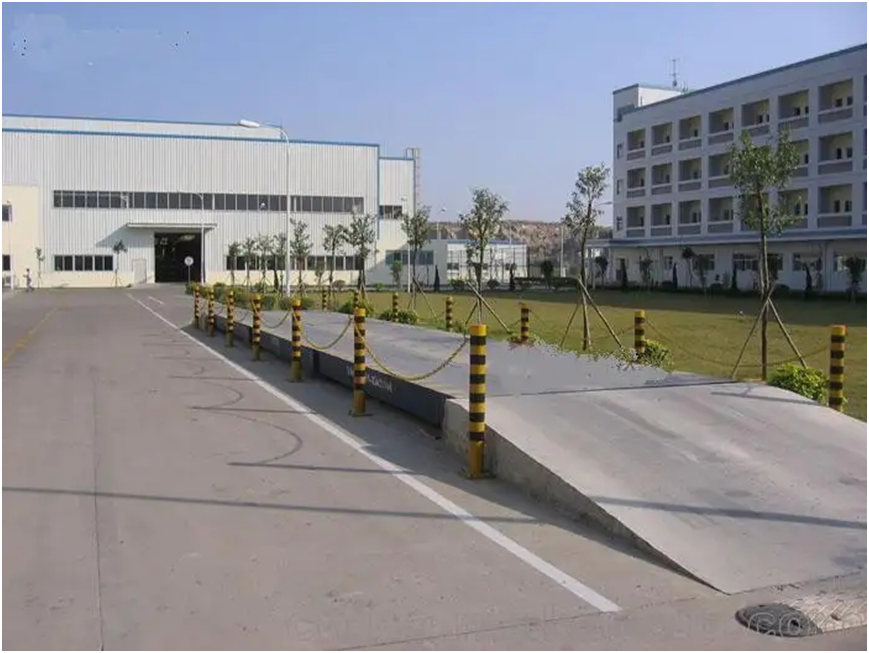

无基坑结构基础
特点:对场地要求较高,需要预留上车距离,下车距离,便于使用维护,称台通风较好,不易生锈,基坑干燥元器件使用寿命更长。不需要考虑排水问题。
表示方法
电子地磅通常用:SCS-×××表示,其中:第一个S代表地上衡;C:代表传力结构—传感器;第二个S代表数字显示;后面的“×××”代表******量程。比如:SCS-80,表示******量程是80吨的电子地磅。有些生产商在“×××”上的命名也是安照自己的品牌走。但基本上看到SCS及数字,大体可以判断是电子汽车衡及******量程是多少。
工程师咨询热线:邱经理 13524383111 13915278848
数字式地磅解决传输信号弱及干扰问题--数字化通讯
①模拟式传感器的输出信号******一般在数十毫伏,在电缆传输这些弱信号过程中,很容易受到干扰,从而造成系统工作不稳定或计量准确性降低。而数字式传感器的输出信号均在3-4V左右,其抗干扰能力远大于模拟信号数百倍,解决传输信号弱及干扰问题;
②采用RS485总线技术,实现信号的远距离传输,传输距离不低于1000米;
③总线结构便于多个称重传感器的应用,在同一个系统中最多可接32只称重传感器。
智能化
数字式地磅解决偏载温度影响问题和解决时间效应蠕变问题--智能化技术
①防止利用简单电路改变称量信号大小作弊;
②数字式地磅能自动补偿和调整因偏载和温度变化产生的影响。一致性,互换性好,多只传
感器并联组秤后,可用软件方法实现线性,修正及性能补偿,减少系统误差,简化了秤体的现场安装调
试,标定,调整;
③故障自动诊断,出错信息代码提示功能;
④当负荷长时间加在一称重传感器上时,其输出常有较大变化,数字式称重传感器通过内部微处理
器里的软件,自动补偿了蠕变
校准技术
数字式地磅无需称重显示仪表降低地磅故障率--数字化校准技术
①使衡器偏载(四角)校准一次自动完成;
②可以根据需要修改衡器的量程系数和零点数值、使每只传感器的系数和零点参数一致。
③数字式地磅可直接接在计算机上显示称重过程,减少了称重故障环节。当今计算机硬件极为可
靠,故由此组成的称重系统更加安全可靠
模拟式地磅由钢结构模块式秤台,高精度桥式电阻应变模拟传感器和静态称重控制显示仪,
密封型防水接线盒等组成
水泥秤|钢筋混凝土地磅跟全地磅、数字地磅、模拟式地磅的区别
优点
使用精度降低、使用寿命缩短等问题,抗腐能力、结构稳定、自重大、定位准、不变形、免维护,适用为公用磅站、化工企业、港口码头、冷冻行业等对防腐功能要求较高的行业。
1 防 雷 击:雷雨天气使钢结构汽车衡常出现遭雷击现象,造成电子部件不必要的损坏,而混凝土秤台是非导电体,能让客户减少传感器、称重显示器、接线盒遭雷击的损坏。
2 抗腐蚀能力强:混凝土能抗化学品腐蚀,特别适用于化学品侵蚀尤其适合海边潮湿地带的场所。
3 防锈免维护:混凝土抗潮,防氧化,混凝土秤台不像钢铁秤台会生锈,不需年年刷漆维护。
4 使用 寿命 长:一台顶三台。混凝土材质强度高,刚性好、耐磨、耐压、耐酸、耐碱,一般寿命都有六七十年且钢铁秤台一般寿命只有一二十年,所以说是钢铁秤台寿命的三倍以上。
5 质量稳定性好:自重大、不翘头、定位准(摆动小),不变形、准确度稳定性好。
6 吊 运 方 便:模块化生产使吊运方便自如。
7 回收 价值高:性价比非常高,质量和功能远远超过铁磅,但价格和铁磅相当。正常使用三十年的水泥磅可卖买进时一半的价格,永远是一种产品。
8 国 际 趋 势:水泥电子地磅在国外已经非常流行,进入普遍使用阶段,能很好地弥补全钢结构地磅的缺陷,取代钢铁结构地磅是必然趋势。
普通应用
数字式地磅解决传输信号弱及干扰问题--数字化通讯:
①模拟式传感器造成系统工作不稳定或计量准确性降低。而数字式传感器的输出信号均在3-4V左右,其抗干扰能力远大于模拟信号数百倍,
②采用RS485总线技术,实现信号的远距离传输,传输距离不小于2000米;
汽车应用
数字式电子汽车衡解决偏载温度影响问题和解决时间效应蠕变问题--智能化技术:
①防止利用简单电路改变称量信号大小作弊;
②数字式电子汽车衡能自动补偿和调整因偏载和温度变化产生的影响。一致性,互换性好,多只传感器并联组秤后,可用软件方法实现线性,修正及性能补偿,减少系统误差,简化了秤体的现场安装调试,标定,调整;
③故障自动诊断,出错信息代码提示功能;
④当负荷长时间加在一称重传感器上时,其输出常有较大变化,数字式称重传感器通过内部微处理器里的软件,自动补偿了蠕变。
